Tabela de Medidas - Exaustores Centrífugos

Macrovenda Soluções em Ventilação

Esquema de medida dos exaustores centrífugos

Modelo	Tensão	Ø Rotor	Tipo de Rotor	Potência (hp)	Rotação (rpm)	Vazão (m³/min)	Pressão (mmCA)	Ruído (dbA)	A	B	C	D	E	F	G	H	I	J	K	Peso
JUPITER	127 / 220	190	Radial	1/2	3600	19,6	75	80	175	140	110	120	100	166	90	200	1,20	120	102	± 12
EXC-1/2 TN	127 / 220	190	Siroco	1/2	1750	20	40	90	172	160	189	139	205	314	140	376	80	140	220	± 35
EXC-1/2 MN	127 / 220	190	Siroco	1/2	1750	20	40	90	172	160	189	139	205	314	140	376	80	140	220	± 35
EXC-1/2 TAR	220 / 380	190	Radial	1/2	3600	20	120	95	150	120	211	151	197	314	110	346	80	140	220	± 30
EXC-1/2 MAR	127 / 220	190	Radial	1/2	3600	20	120	95	150	120	211	151	197	314	110	346	80	140	220	± 30
EXC-1TN	220 / 380	230	Siroco	1	1750	25	45	90	220	160	262	211	259	346	160	479	80	180	220	± 35
EXC-1MN	127 / 220	230	Siroco	1	1750	25	45	90	220	160	262	211	259	346	160	479	80	180	220	± 35
EXC-1TAR	220 / 380	230	Radial	1	3600	25	130	98	166	130	237	168	246	356	100	412	80	160	220	± 35
EXC-1MAR	127 / 220	230	Radial	1	3600	25	130	98	166	130	237	168	246	356	100	412	80	160	220	± 35
EXC-2TN	220 / 380	260	Siroco	2	1750	30	50	88	228	180	278	229	306	390	180	534	80	180	230	± 45
EXC-2MN	127 / 220	260	Siroco	2	1750	30	50	88	228	180	278	229	306	390	180	534	80	180	230	± 45
EXC-2TAR	220 / 380	260	Radial	2	3600	35	160	100	200	130	254	205	294	390	110	495	80	180	230	± 40
EXC-2MAR	127 / 220	260	Radial	2	3600	35	160	100	200	130	254	205	294	390	110	495	80	180	230	± 40
EXC-3TN	220 / 380	300	Siroco	3	1750	55	65	84	268	210	304	245	314	442	210	582	80	220	270	± 55
EXC-3MN	127 / 220	300	Siroco	3	1750	55	65	84	268	210	304	245	314	442	210	582	80	220	270	± 55
EXC-3TAR	220 / 380	300	Radial	3	3600	45	190	105	237	150	257	207	314	442	150	551	80	220	270	± 50
EXC-3MAR	127 / 220	300	Radial	3	3600	45	190	105	237	150	257	207	314	442	150	551	80	220	270	± 50
EXC-4TN	220 / 380	330	Siroco	5	1750	60	90	88	293	230	297	257	354	504	230	647	80	220	270	± 65
EXC-4TAR	220 / 380	330	Radial	5	3600	70	260	105	255	160	335	275	354	504	140	609	80	220	270	± 60
EXC-5TN	220 / 380	360	Siroco	7,5	1750	75	95	88	345	250	361	281	386	502	250	731	80	240	340	± 75
EXC-5TAR	220 / 380	360	Siroco	7,5	3600	100	310	105	278	180	361	281	389	502	160	668	80	240	340	± 75

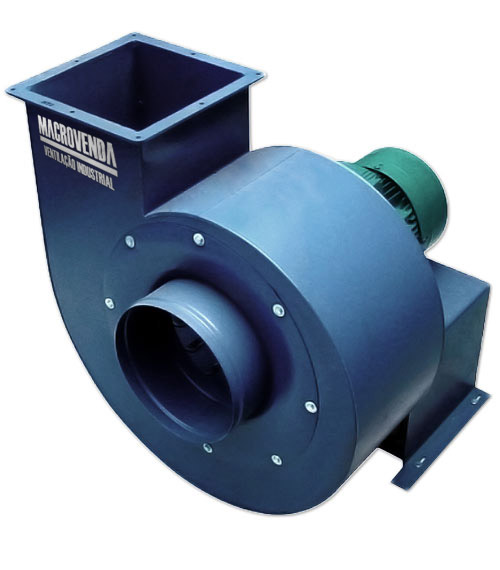

Ref.: EXC1/2MAR
Exaustor monofásico de alta rotação, utilizado para ventilação e exaustão em ambientes quentes, contaminados, com gases não inflamáveis, fumaça ou odores.
Características Técnicas
Tensão: 127 V / 220 V (monofásico bivolt)
Tipo do Rotor: radial
Potência: 1/2 hp
Vazão: 17 m³/min
Rotação: 3500 rpm
Pressão: 95 mmca
Nível de ruído: 88 dB
Classificação Fiscal: 8414.80.90
Caixa: 36 x 34 x 35 cm (C x L x A)
Peso: 30 kg

Ventilação Industrial

A Macrovenda tem expertise (know-how) em planejamento, projeto, instalação, treinamento e consultoria nas áreas de sistemas de ventilação de cozinhas profissionais e ventilação e controle da poluição industrial.

Nós trazemos resultados positivos. Contratem-nos.
