Tabela de Medidas - Modelo CL

Medidas dos exaustores Limit Load CL (sem correia)

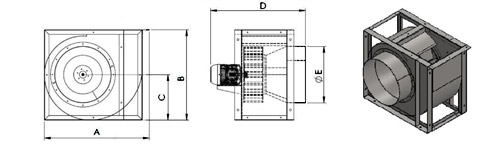

Esquema de medida dos exaustores Limit Load CL

Modelo	A	B	C	D	E	Boca de Entrada	Boca de Saída
CL 350	670	900	280	690	350	350	350 x 280
CL 400	760	950	330	740	400	400	400 x 320
CL 450	850	1100	390	760	450	450	430 x 360
CL 500	940	1170	430	830	500	500	500 x 400
CL 550	1050	1270	450	840	550	550	550 x 400
CL 600	1135	1400	490	1025	600	600	600 x 480
CL 650	1185	1030	525	1185	650	650	650 x 520
CL 700	1310	1500	573	1167	700	700	700 x 500

Tabela de Medidas - Modelo CLI

Medidas dos exaustores Limit Load CLI (com correia)

Esquema de medida dos exaustores Limit Load CLI

Modelo	A	B	C	D	E	Boca de Entrada	Boca de Saída
CLI 350	670	900	280	550	350	350	350 x 280
CLI 400	760	950	330	620	400	400	400 x 320
CLI 450	850	1100	390	730	450	450	430 x 360
CLI 500	940	1170	430	780	500	500	500 x 400
CLI 550	1050	1270	450	820	550	550	550 x 400
CLI 600	1135	1400	490	850	600	600	600 x 480
CLI 700	1310	1500	573	880	700	700	700 x 500

CL450 (sem correia)
CLI450 (com correia)

Ref.: CL450 (sem correia)
Características Técnicas
Tensão: 220 V / 380 V
Potência: 3 CV
Vazão: 7800 m³/h (130 m³/min)
Rotação: 1750 rpm
Pressão: 60 mmca
Ruído: 82 dBA
Boca de entrada: 450 mm
Boca de saída: 430 mm x 360 mm
Peso: 76 kg
Classificação Fiscal: 8414.80.90

Ref.: CLI450 (com correia)
Características Técnicas
Tensão: 220 V / 380 V
Potência: 3 CV
Vazão: 7800 m³/h (130 m³/min)
Rotação: 1750 rpm
Pressão: 60 mmca
Ruído: 82 dBA
Boca de entrada: 450 mm
Boca de saída: 430 mm x 360 mm
Peso: 76 kg
Classificação Fiscal: 8414.80.90
